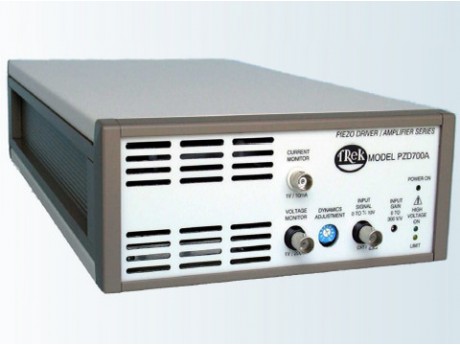

TREK高压放大器Model PZD700A

TREK高压放大器Model PZD700A

TREK高压放大器Model PZD700A是一款高压直流稳压型压力驱动器/放大器，专为在双极性或单极性范围内提供精确的输出电压控制，客户可在一系列可用设置范围内指定。 通过利用一个四象限的有源输出级，可以将无功负载下的电流或电流输入到反应或电阻负载中，从而实现准确的输出响应和高压摆率。

TREK高压放大器 Model PZD700A配置为非反相放大器。可以使用反相配置。 两种配置区域均可作为单通道或双通道仪器使用。它们是顶部可操作的或19英寸机架安装。

TREK高压放大器主要规格：

输出电压范围双极性：0至±700 V DC或峰值AC

单极：0至+1.4 kV直流或峰值交流或0至-1.4 kV直流或峰值交流

输出电流范围双极：0至±100 mA

单极性：0〜±50 mA

压摆率双极：大于380 V /μs

单极性：大于370 Vμs

大信号带宽双极：DC至大于125 kHz（-3 dB）

单极性：DC至大于120 kHz（-3 dB）

直流电压增益：0至300 V/V，可使用前面板电位器调节

TREK高压放大器Model PZD700A 产品规格：

Output Voltage 0 to ±700 V DC or peak AC

Bipolar Range

Output Voltage 0 to +1.4 kV DC or 0 to -1.4 kV DC or peak AC

Bipolar Range

Output Current 0 to ±100 mA

Bipolar Range

Output Current 0 to ±50 mA

Unipolar Range

Input Voltage Range 0 to ±10 V DC or peak AC

Input Impedance 90 kW, nominal (non-inverting)

 1 MW nominal, (inverting)

DC Voltage Gain 0 to 300 V/V, adjustable using the front panel potentiometer

DC Voltage Gain Better than 0.1% for factory set gain of 200 V/V

Operating Conditions

Temperature 0°C to 40°C (32°F to 104°F)

Relative Humidity To 85%, noncondensing

Altitude To 2000 meters (6561.68 ft.)

Ordering Information

90 to 127 V AC Model PZD700A-1-L (single unit)

90 to 127 V AC Model PZD700A-2-L (dual unit)

180 to 250 V AC Model PZD700A-1-H (single unit)

180 to 250 V AC Model PZD700A-2-H (dual unit)
