824系列定位器依据可靠的力矩平衡原理工作。由气动控制器或者I/P转换器组件发出的气动定位点标准信号在薄膜上产生一个力，该力与反馈轴上的弹簧力相互平衡，所产生的力差带动闸阀，闸阀与进气或者大气相连，以此控制阀门的动作。
ARCAPRO?是第二代智能定位器。它不仅功能更广泛，可靠性更高，而且还兼具先进的诊断系统以及可选的维护显示。推杆的定位被发送到电位计上，电位计的输出信号与微处理机上的定位点做出对比。通过特殊的控制运算模块，控制器启动2个压电阀，实现执行机构的进气或排气。
输入信号与阀门行程之间的线性关系可以最大程度地保证控制精度。然而，带气动执行机构的控制阀，会受到摩擦力、介质压力及高速流体冲击力的影响，也就是说，线性在系统里并不是固定的，只能通过定位器来避免阀门定位的错误，通过对比输入信号和实际行程及调整执行机构的压力的方式来实现。

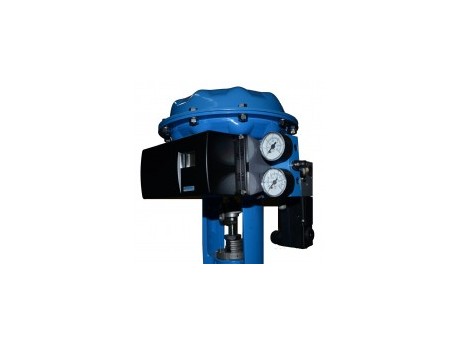

ARCAPRO? 827A系列智能定位器产品特点：
定位器安装符合IEC 534 (NAMUR) 标准
标准的定位器安装方法NAMUR建立在独立于制造商之外的执行机构支架与推杆的接口基础上。通常由一个支架固定定位器，反馈杆由支杆及弹簧组件构成。输入气源与定位器连接，而与执行机构的气动连接则是由管道或软管来实现。
直接的集成安装
定位器很容易就可以安装到执行机构的支架上，只需两个螺丝固定，保证其牢固并防止震动。反馈杆在推杆上，比普通的NAMUR安装方法起到更好的保护作用。气源压力通过定位器由执行机构的推杆传至执行机构，无需附加管道，也就避免了泄露。输入气源与定位器直接相连。
VDI/VDE 3847集成安装
定位器安装方法NAMUR建立在执行机构支架与推杆的标准接口基础上。执行机构的接口，也是一个气动的接口，也就是说，与直接安装法一样，气源压力通过执行机构支架传递到执行机构里。另外，支架的后面有个连接电磁阀的接口，该接口将定位器与执行机构气动连接，也就确保了安全的单元关闭。进气与支架直接连接，更换定位器的时候，也不需涉及到气源管道。
ARCAPLUG?反馈杆
拥有专利技术的ARCAPLUG?反馈杆将推杆及行程指示杆连接起来。锥形滚轴由耐磨损的塑料做成，在推杆反馈装置的两个端口之间夹紧。锥形滚轴的弹簧机械原理是自调，也就是说，不用任何调整都可适应行程的变化。即使是强烈的震动或者重压也不会造成任何的损坏，两个端口之间的空间也达到了最优化。
产品规格：
安装：ARCA-integrated or to VDI/VDE 3847-1 or IEC 534-6 (NAMUR)Range of stroke: 3 ... 130 mm
外壳材料：Aluminium cast AlSi 12 or austenitic stainless steel 1.4581
保护等级：IP 66 to EN 60529
Climate class：4K3, but -30 ... +80 °C (Standard and FIP) -40…+80 °C (LT） (see electrical data for explosion-protected devices)
耐振动：98 m/s2, 27 ... 300 Hz
Recommended continuous range for complete fitting ≤ 30 m/s2
模数转换器：≤ 0.5 %
周期时间：20 ms
尺寸：See dimension drawings 1 to 4。
产品型号：ARCAPRO? 827A系列、OPOS 接口?。
