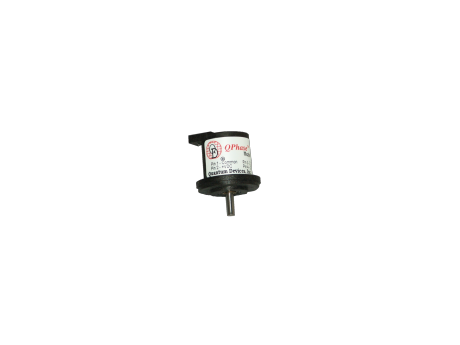

QUANTUM增量式编码器QR110/低电源

QUANTUM增量式编码器QR110/低电源
Quantum Devices，Inc.型号QD110旨在提供工业标准尺寸11安装格式的高分辨率数字反馈。具有参考脉冲输出格式的正交，每转达2048线（直读）的分辨率和各种电气选项都能够轻松满足最苛刻的反馈应用。QD110直接从反馈设备提供用户数字位置信息，而不需要通常与解析器反馈一起使用的外部R到D转换器。使用QD110可以轻松实现从11号旋转变压器到编码器反馈的转换，无需对现有设计进行昂贵的安装修改。QDI独特的光学传感系统体现了一个非常简化的编码器设计，最终导致更长的使用寿命和更少的停机时间，由于反馈设备故障。镀镍碳纤维复合外壳提供全金属外壳的EMI屏蔽和高性能的轻型组件。
产品特点：
标准尺寸11编码器安装
兼容尺寸11分解器安装
决议高达2048线每革命直读
独特的光学感应系统
差分和单端输出
镀镍碳纤维外壳
IP 50密封
高抗扰度
低电源电流要求。
电气规格：
输入电压 5 VDC +/- 5％或5-26 VDC
输入电流要求 80 mA最大 输出选项01＆02,35mA最大输出选项03; 加界面加载
输入纹波 2 VDC峰值峰值
输出电路 AM26LS31 RS 422A线路驱动器
TTL输出
OL7272线路驱动器
输出格式 正交与前导B的CW旋转。
指数以A为中心
频率响应 200 kHz
对称 180度+/- 10％
最小边缘分离 54最大电度
环境指标
储存温度 -40至125℃
工作温度 0至70oC典型
-20至100oC可选
湿度 98％不冷凝
振动 20 g的@ 50到500 CPS
休克 50 g的@ 11 mS时间
机械规格
最大轴速度 8000 RPM
轴径 0.125“
轴材料 不锈钢
轴承 径向球轴承，R2型
径向载荷 2磅 最大值
轴向载荷 1磅 最大值
住房 碳纤维复合材料（外壳通过连接器接地）
外壳体积电阻率 10 -2欧姆厘米
终止 0.100“中心
8” 上的两排5针10针导线带状电缆wi 2x5连接器
安装 伺服器
惯性力矩 9.5x10 -6盎司/平方厘米
加速 1x10 5弧度/秒2
QUANTUM增量式编码器QR110/低电源产品型号：QR110。
