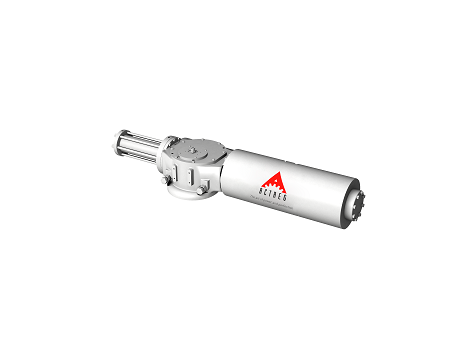

ACTREG拨叉式执行机构SY01系列

ACTREG拨叉式执行机构SY01系列

ACTREG所生产的每一台艾川格SY系列执行机构都能提供长期高效的动作性能，并且几乎不需要维护。即使在最恶劣的工况下，ACTREG的设计、工艺和材料也能确保每一台执行机构具有优越的性能。采用O型圈和与外部完全隔离的密闭中心壳体和壳盖，保证了防护等级满足使用要求。中心壳体有一个导向杆，平衡了拨叉和销钉之间产生的横向力，保证了活塞杆的最佳工作状态。外部行程调整螺钉使阀门行程在80°到100°之间精确调节。
ACTREG可以按法兰规格、缸径尺寸、双作用或单作用形式的很多不同组合来生产与90°旋转的阀门相配套的SY系列执行机构。SY系列执行机构具有较好的压力或温度适用性。拨叉机构采用对称式结构设计，在降低成本和整机重量的同时使输出扭矩更稳定。SY系列执行机构采用模块化设计。气缸或者液压缸可以安装在壳体的任意一侧或者两边同时安装。弹簧缸也可安装在任意一侧用于ESD（紧急关闭）应用场合。 由于工厂有大量的成品和半成品库存，所以ACTREG可以很快地对执行机构进行装配，确保较快地将产品提供给客户。
壳体
+ 10种不同规格，从F10（500 Nm）到F60（250,000Nm）
1 完善的O型圈防水保护
2 符合NAMUR安装标准，适合所有型号的开关盒和位置指示器的安装
3 壳体前后都有螺纹孔，方便安装气动控制面板。
4 泄流阀的使用避免了由于机械运动造成的内部过压并阻止了水份或腐蚀性物质的进入。
壳体内部零件
4 使用圆形滚套，减轻拨叉和销钉之间的摩擦，使磨损最小。
5 可更换的轴承保护滑动和旋转组件，适应干燥或润滑的工作环境。
6 带PTFE轴承的导向杆防止拨叉销钉轴向运动，将轴向负载力直接转移到驱动模块上
7 导向块连接活塞杆的设计，可以补偿侧向负载的不平衡力，减少活塞杆、轴承和密封圈之间的磨损。
ACTREG拨叉式执行机构SY01系列产品规格：
液动执行机构供油压力：高达100bar (1449 psi)
气动执行机构供气压力：高达10bar (145 psi)
扭矩输出：高达250.000Nm (184.229 Ibf)
温度范围：标准型-20ºC 80ºC
低温型-40ºC 80ºC
高温型-20ºC 120ºC。
产品型号：SY01系列、SY02系列、SY01K系列

ACTREG拨叉式执行机构SY01系列
