XIA模块Pixie-4E

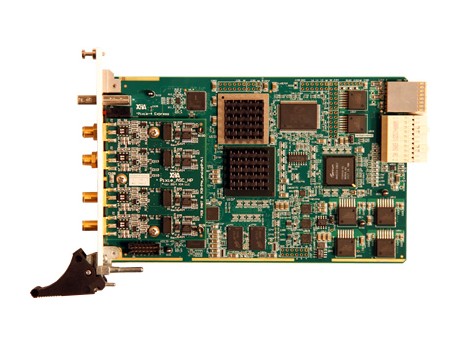

XIA模块DIG Pixie-4 Express(Pixie-4e)是一种多通道数据采集系统,用于核物理学和其他需要重合辐射检测的应用中的快速辐射探测器。它为每个模块提供四个输入信号的数字光谱和波形采集; 可以将多个模块组合成较大的系统。DGF Pixie-4e基于CompactPCI / PXI Express标准,允许从Pixie-4e内存到几百MB / s的主机的数据传输速率。在合适的PXI Express机箱中,可以并行读出多个模块。可以添加商用CompactPCI或CompactPCI Express模块 - DSP处理器板,HV电源,嵌入式主机 - 构建灵活的独立数据采集和分析系统。
XIA模块Pixie-4e模块的四个通道中的每一个直接从检测器前置放大器或光电倍增管接收信号。经过数字控制的增益和偏移级,信号以125-500MHz的速率在12-16位ADC中进行数字化处理。数据流的触发,堆积检查和过滤实时执行; 脉冲高度和其他事件数据是按事件计算的。结果存储在每个通道的32K的频谱存储器中,并且256MB的列表模式存储器被组织为FIFO。Pixie-4e模块可以由箱内单板计算机或台式计算机通过远程PCIe桥控制。XIA提供了一组C驱动程序功能以及基于Wavemetric的IGOR PRO的图形用户界面Pixie-Viewer。Linux,LabVIEW和ROOT演示代码可用。
XIA模块以外热门的型号:
ACLA 吸风装置 370427
ZUMBACH measuring head ODAC 15XY-J
ZUMBACH measuring head USYS-200 (ODAC16J)
ZUMBACH measuring head ODAC 30J.D040
ZUMBACH measuring head ODAC34XY-J
ZUMBACH measuring head USYS-200
WOHRLE 开关电源 EPNW2405
WINTERS 温度计 TBM-30040222BB27
TRANSTECHNIK 电气传感器 TT1675-1/01 A305
SWEDEWATER 去离子过滤器 PN:190148 部件号:190148参考传动型号: ACS6111_A06_1S11_1V1_C37_W2
STASTO 阀门控制器 E-BUW6150 – DSEB -0A15 – CLIII – 230 V
SIEMENS 电机 1LE0001-1CA13-3AA4
SETTIMA 螺杆泵 GR45SMT16B-180L
SCHROEDER 流量阀 SSV18-4'' ANSI 600-4/4/2/0-1 M NO.38563-4/4
RYZDH 气控阀 RJZF-25S-CR (DN25;PN1.6Mpa)
XIA模块产品型号:Pixie-4 Express。
