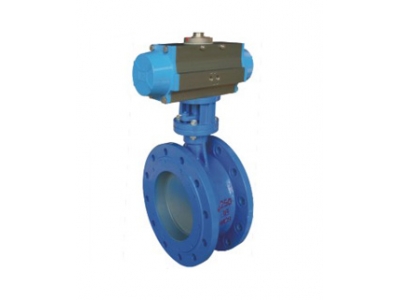

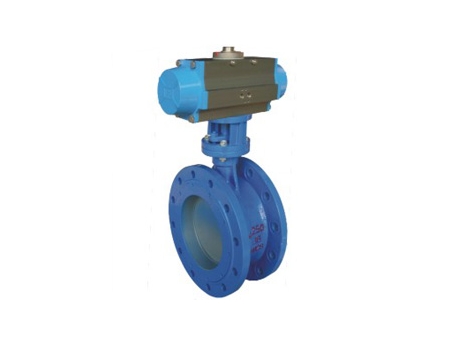

点击图片查看原图
气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该衬氟蝶阀操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。衬氟蝶阀适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。气动衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238
法兰连接尺寸:GB/T9113.1-26
结构长度:GB/T12221
压力试验:GB/T13927
阀体主要技术参数
|
公称通径
|
DN（mm）
|
50～1200
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|||
阀体主要零件及材料
|
零件名称
|
材 料
|
|
上下阀体
|
铸钢、不锈钢、F4
|
|
阀座
|
F4、F46
|
|
带杆蝶板
|
不锈钢、内衬F46、F3
|
|
填料
|
F4、F46
|
|
衬垫
|
硅橡胶
|
